- 工作距離≤1M
- 配對使用耦合效率高
- 光斑350u-1400u

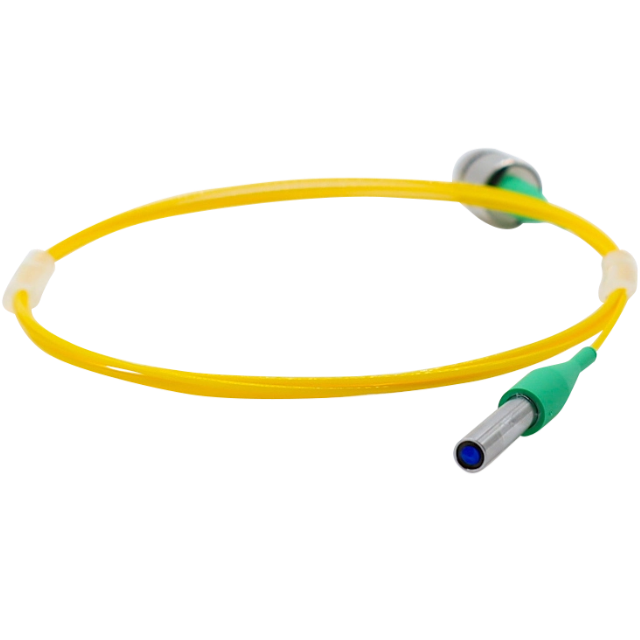

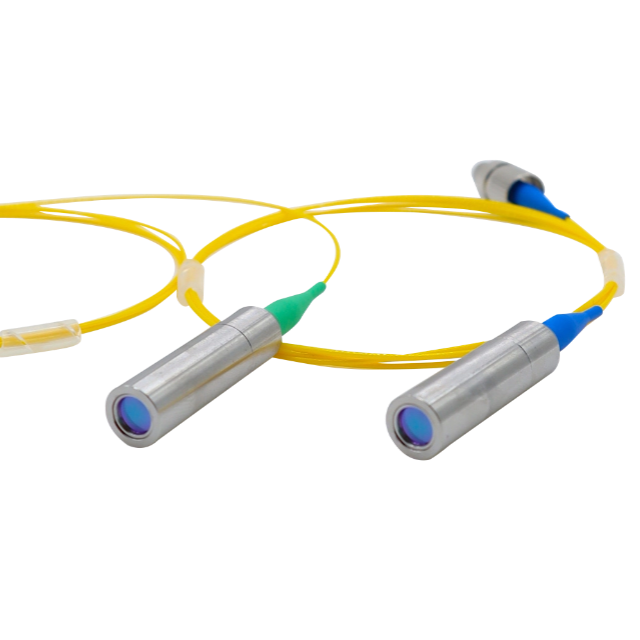

單模光纖準直器由光纖尾纖和聚焦透鏡精確定位封裝而成，可將光纖傳輸出射光變成平行光束（高斯光束），或?qū)⑼饨绲钠叫泄饩劢柜詈线M入光纖內。亦可以單只使用，按照既定發散角，在特定位置達到要求尺寸的光斑。按照工作距離劃分，可分為固定工作距離（定焦）準直器和工作距離范圍可變（長景深）準直器，根據不同工作距離選用球面透鏡或者漸變折射率透鏡。我們建議準直器安裝在光學精密調節架中進行對準和調試，保證耦合空間光束時達到最佳耦合效率。
- 工作距離≤1M
- 波長選擇405-1550nm
- 光斑350u-1400u

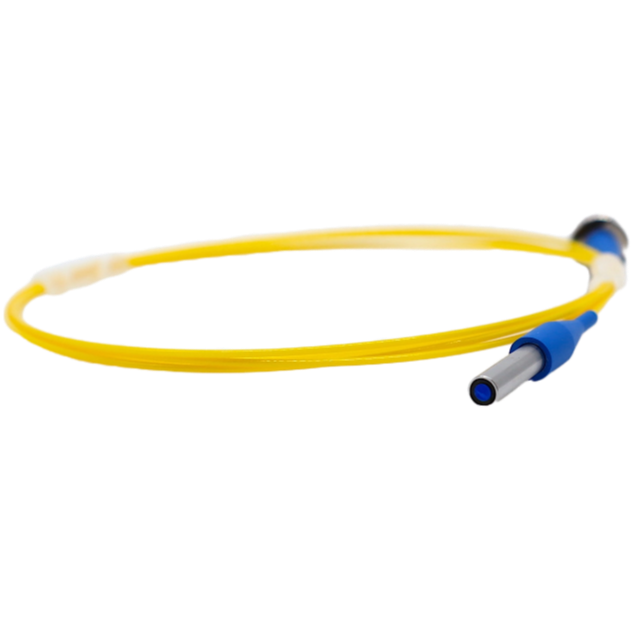

保偏光纖準直器由保偏光纖尾纖和自聚焦透鏡或C透鏡精確定位封裝而成，可將光纖傳輸出射光變成平行光束（高斯光束），或?qū)⑼饨绲钠叫泄饩劢柜詈线M入光纖內。它可以單只使用，在要求位置達到指定尺寸光斑；也可以配對使用，在一對準直器中間加入濾波片、隔離器等其它光學元件，達到客戶使用目的。在以光學相干檢測為基礎的干涉型光纖傳感器中，使用保偏光纖能夠保證線偏振方向不變，提高相干信噪比，以實現對物理量的高精度測量。
- 單模 WD Max45mm
- 多模WD Max 10mm
- 出光偏角＜0.1°
- 光纖快速插接首選

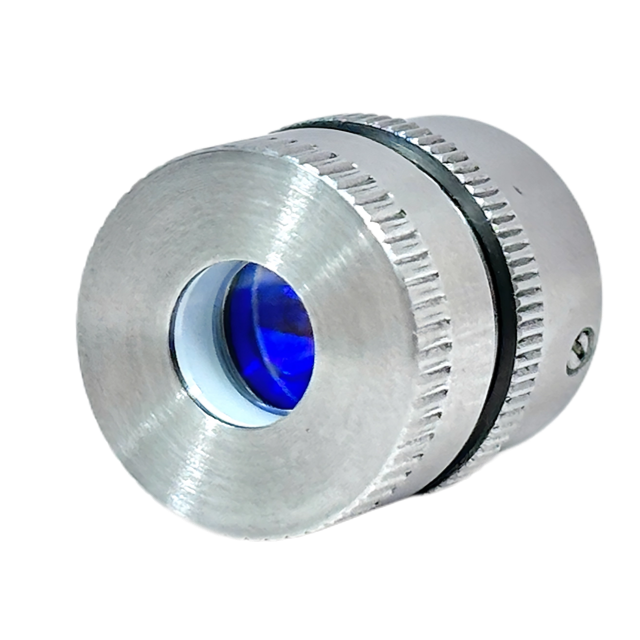

同軸光纖準直器又名無偏角光纖準直器，其核心特性在于準直器的出光光軸與機械軸近乎完美重合。這種設計使得在安裝過程中，無需對光束出光偏角進行精密調節，極大地簡化了安裝流程。在工作距離范圍內，同軸光纖準直器能夠始終保持優異的準直性能，確保光信號的穩定傳輸。特別是在配對安裝場景下，該準直器可實現快速精準的對準，顯著降低光路的插入損耗，有效提升光信號的傳輸效率。此外，同軸光纖準直器支持隨機裝配方式，大幅提高了安裝效率，不僅減少了人工調節的復雜程度，還降低了對調試人員專業技能的要求，使安裝過程更加便捷高效。
- 光斑0.8-3.5mm可選
- 出光中心位移和出光偏角小
- 多種單模光纖類型可選

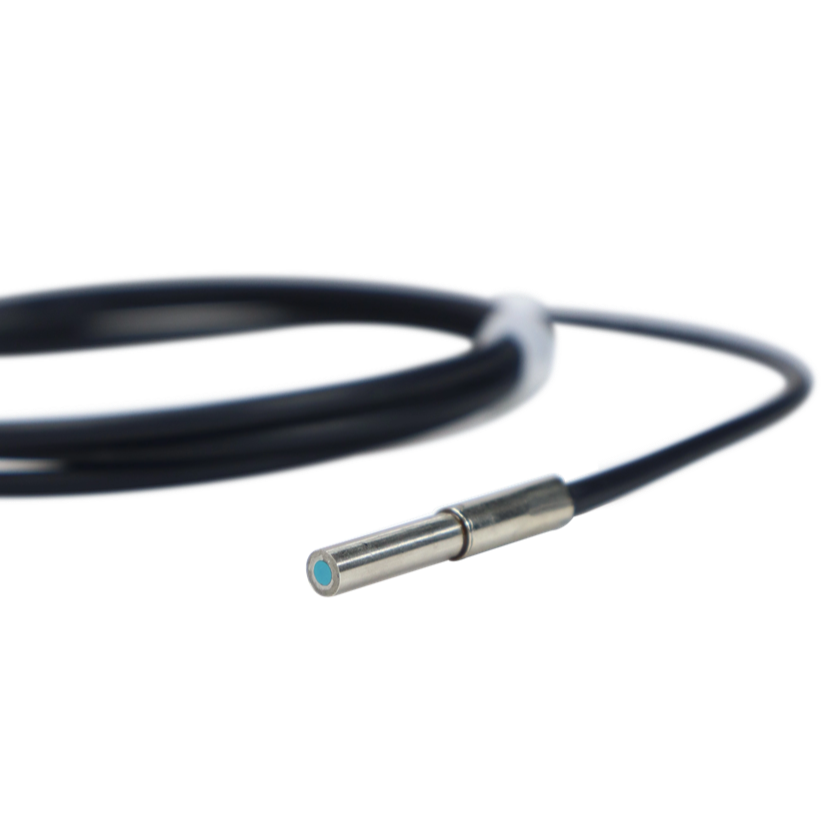

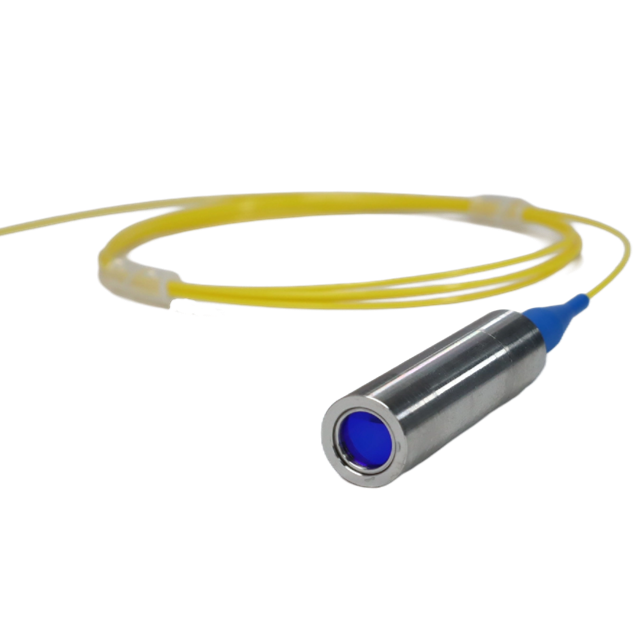

非球面帶纖準直器采用緊湊結構設計，其中特定傾角的角尾纖和非球面透鏡經過精密調節，從而保證出射光呈現出高質量的高斯光束形態，同時具備出眾的準直特性。同時，在透鏡和光纖表面均鍍有增透膜，大大減少了出光端面的回光，顯著降低光學鏈路光噪聲，使得光傳輸過程更加穩定。長焦型準直器采用彎折型外殼設計，可以有效修正傾因斜尾纖所導致的出光偏角，確保光束幾乎無偏移準直出射；短焦型準直器，傾斜尾纖輸出光引起的偏角極小，幾乎可以忽略不計，所以采購?fù)鈿な褂弥蓖ㄐ偷摹?span style="box-sizing: border-box; margin: 0px; padding: 0px; word-break: break-word; outline: 0px;">在滿足性能需求的同時，兼顧了結構的穩定性與可靠性。
- 光斑0.8-4.8mm可選
- 高斯光斑特征優秀
- 波長選擇敏感
- PC、APC、SMA接口可選

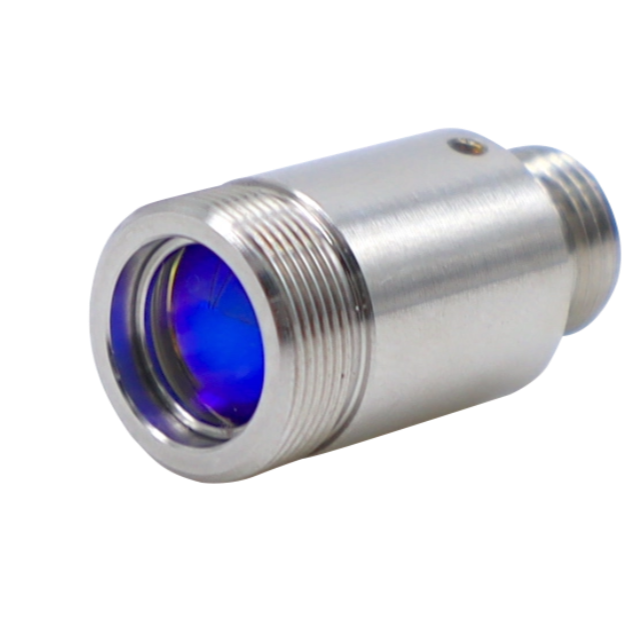

非球面準直器采用固定焦距的非球面透鏡，非球面透鏡的消像差設計使其能夠?qū)馐M行高效且精準的準直處理，從而使出射光束的能量呈現出理想的高斯分布狀態。透鏡的雙面均鍍有增透膜，這一工藝能夠最大限度地降低表面反射損耗，有效提升光的透過率。然而，非球面透鏡存在一定的固有特性，即存在色差現象，其有效焦距（EFL）與波長之間存在著緊密的關聯關系。在制造過程中，透鏡與光纖的相對位置經過了極為精密的調試，確保了出射光束的偏角控制在0.5°的極小范圍之內。同時，標準化且嚴格的制作工藝貫穿整個生產流程，不僅保證了產品在性能上具有高度的穩定性和一致性，還使其具備了良好的互配性能，能夠更好地適配不同的應用場景和系統需求。
- 光斑0.9-3.7mm可選
- 1M以內高斯光斑特征優秀
- 波長選擇不敏感
消色差準直器由一組長焦準直光學系統構成，有消色差、消像差設計，故準直器焦距對波長帶寬不敏感。它將光纖出射的發散光束進行整形處理，使光束在一定距離范圍內具備良好的準直效果和光斑形狀。透鏡組各光學表面鍍制增透膜，最大限度減少表面反射。透鏡和光纖的相對位置經過精密調試，確保出光偏角在0.3°范圍以內，同時標準化的制作工藝，確保產品穩定的一致性。
- 焦距調節范圍±1mm
- 光纖耦合推薦使用

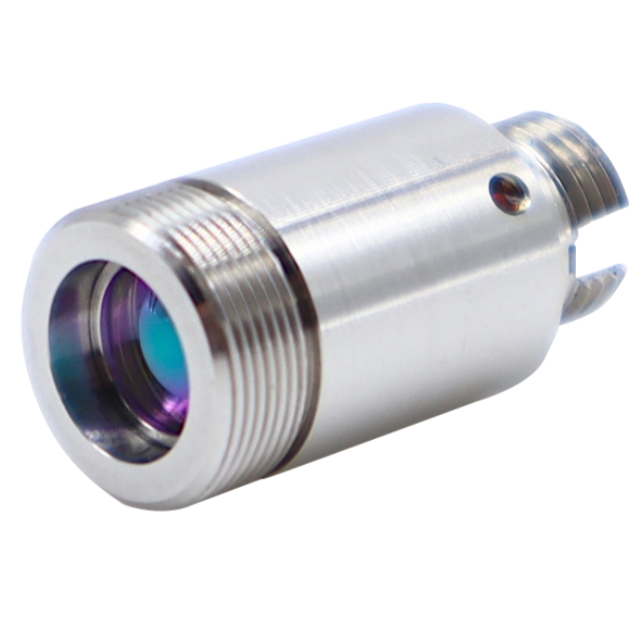

可調焦非球面光纖準直器 該設計在機械件內部用采用彈簧裝配適用的光學透鏡，用于光纖光束的準直器輸出，也可用于空間光耦合進入光纖。通過旋轉準直器外部的套管可以使內部的光學透鏡延光軸方向進行前后平移，從而調節透鏡與光纖端面之間的距離，得到不同光斑尺寸。一旦達到所需位置，就可以將外殼滾花鎖緊環將調節器鎖定。
- 空氣隙消色差設計
- 波長選擇405-1650nm
- PC、APC接口可選

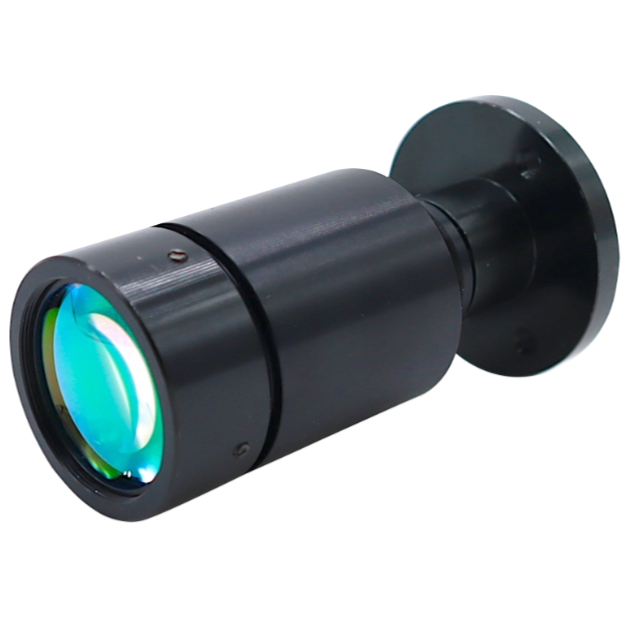

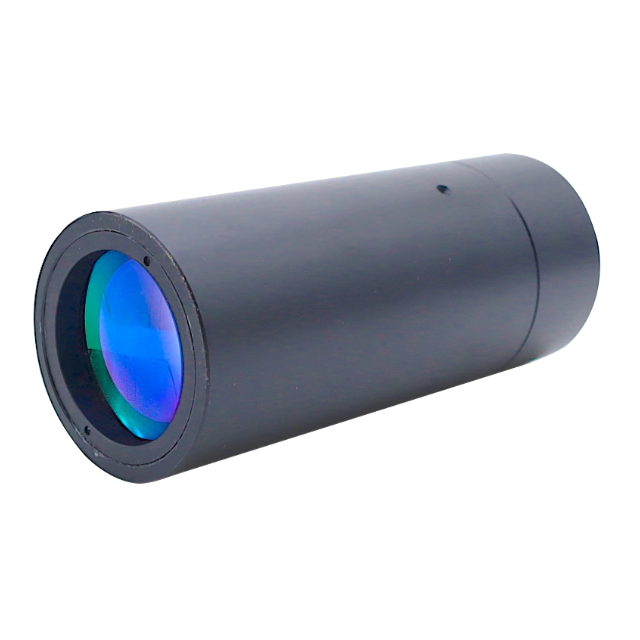

遠距離準直鏡 可將光纖出光進行準直整形，用于不同光纖連接出射的激光，在設計波長下提供衍射極限性能，準直距離可達200米。此系列準直鏡的結構緊湊，不受錯位影響。設計時進行消像差處理，選用空氣間隔的雙透鏡系列，具有極好的準直效果和耦合空間光的能力，雙透鏡的有效焦距與波長有關。因此，此系列準直鏡頭需在設計波長下使用，性能最佳。
- 空氣隙消色差設計
- 波長選擇405-1650nm
- PC、APC、SMA接口可選

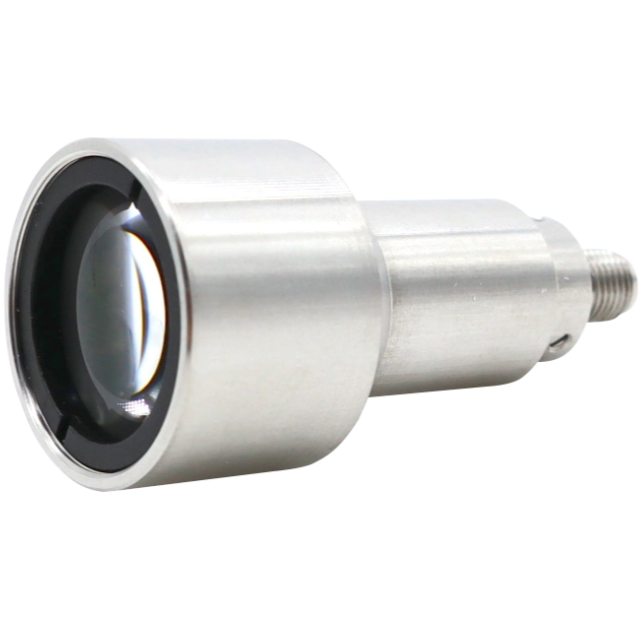

定焦大光束準直器 采用空氣隙膠合透鏡，能提供比非球面透鏡和消色差透鏡準直性能更優異的光束質量，低相差的透鏡組設計可獲得更接近高斯光束、更小的發散角和更小的波前誤差。
- X/Y調節行程范圍±0.7mm
- Z調節行程范圍＞2mm
- 角度調節范圍±4°

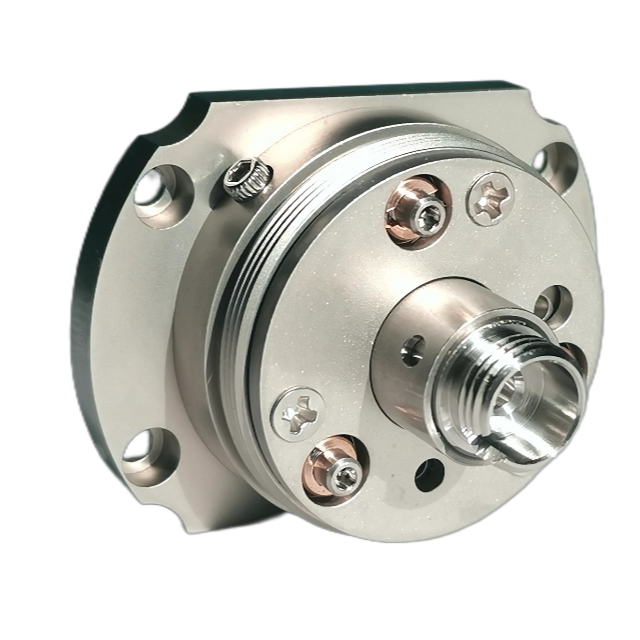

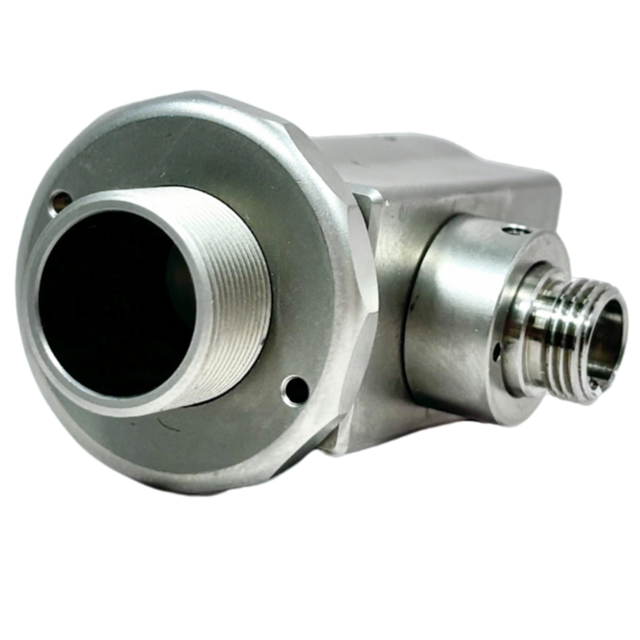

五維光纖準直/耦合鏡 在接頭和光纖保持不動時，內置的透鏡具有五個對準自由度：X和Y方向的線性對準、俯仰和偏轉角度對準、同時使用俯仰和偏轉調節Z軸。其X和Y方向的行程范圍為±0.7 mm，Z方向行程范圍為＞2mm，俯仰偏擺調節范圍±4°。該款耦合鏡具有很好的結構穩定性和較高的耦合效率，如果更換光源波長，使用時還需對耦合鏡進行微調，以獲得更高的耦合效率。
- M2接近1
- 優秀的波前誤差設計
- 波長選擇450-1650nm
- 準直距離≥2KM

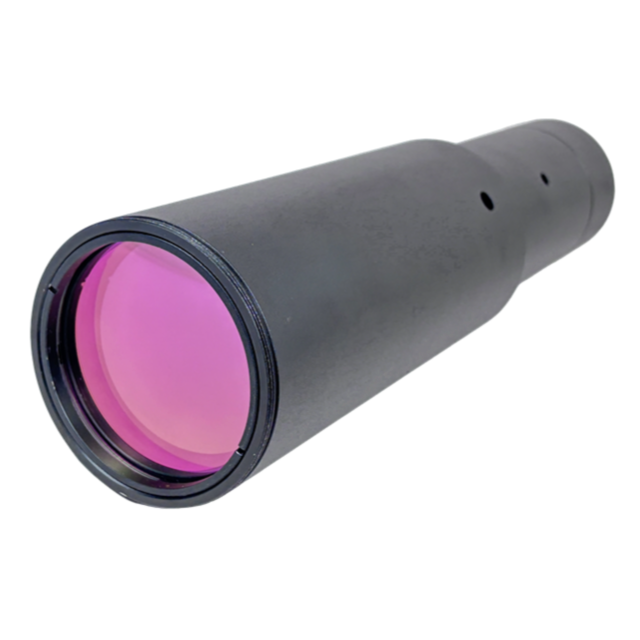

超遠距離準直鏡頭 針對超遠距離應用的設計，其準直距離可突破 1000 米，確保激光束在超長距離的傳輸過程中依舊維持高度的準直狀態，最大程度地降低能量發散現象，有效保障能量的高度集中，進而顯著提升激光的傳輸效率與定位精度。產品設計焦距超過 300 毫米，這一參數使得它能夠出色地實現空間激光的聚焦功能。通過精準聚焦，能夠促使更多的激光能量高效耦合進入光纖內部，完美契合遠距離漫反射測試等應用場景的嚴苛需求。產品配備 100 毫米的大口徑設計，能夠允許更多的激光能量順利通過，大幅提高了系統的光通量。在增強激光功率與強度的同時，大口徑設計還有助于優化光束的成像質量，有效降低波像差，為系統的整體性能提升提供了堅實保障。
- 波長覆蓋寬250nm-20um
- 光斑2-12mm可選
- 標準光纖接口，適配多種類型光纖
寬光譜準直器 采用90°離軸拋物面反射鏡，這種反射鏡的焦距在寬波長范圍內保持恒定，所以在焦點調節準確的條件下就能準直寬光譜波長的光，成為準直多色光源準直或耦合的最佳選擇。在透鏡表面鍍制450 nm到20um波長范圍的銀膜，增加出射效率。該款準直器都可選配FC/PC、FC/APC或者Sma905接頭。
- 光斑0.8-3.5mm可選
- ER≥20dB
- 出光中心位移和出光偏角小
非球面保偏光纖準直器 采用緊湊精巧的結構設計，其中特定傾角的角尾纖和非球面透鏡經過精密調節，從而保證出射光呈現出高質量的高斯光束形態，同時具備出眾的準直特性。不僅如此，在內部光機精密結構上進行了深度優化，極大程度上降低了后端光纖活動時對出射光斑產生的不良影響，為精密測量或控制過程中信號的穩定傳輸提供了堅實可靠的保障。此外，憑借遠訊精湛的精密光學調試技術以及完備的測試手段，能夠?qū)⒊錾涔夤獍叩闹行钠屏恳约俺龉馄蔷珳?zhǔn)地控制在極小的范圍之內，盡顯產品在光學性能上的高精度與高可靠性。
- 匹配大NA透鏡
- 消色差透鏡設計
- 波長選擇不敏感
- 用于多模光纖準直或耦合
消色差準直器（應用于多模光纖）多模光纖因數值孔徑偏大，使邊緣的光束經過鏡頭更容易產生雜光與像差等問題。因此多模光纖輸出激光后需要接入的匹配型大數值孔徑的鏡頭顯得尤為必要。遠訊自主研發的數值孔徑0.5以上的鏡頭，專為多模光纖應用量身打造。這款準直器能夠出色地對NA為0.5的光纖輸出光進行準直處理，得益于透鏡的消色差設計，它可以將波長在±20nm范圍內的激光實現良好的進行準直輸出，有效保證了激光輸出的質量合穩定性。此外，該鏡頭較大的數值孔徑使其具備顯著優勢，能夠高效地將空間光耦合進數值孔徑為 0.5 的光纖內，極大地提升了光信號的傳輸效率和質量，為多模光纖的應用提供了更為可靠和高效的解決方案。
- M2接近1
- 優秀的波前誤差設計
- 波長選擇405-1650nm
- 接頭位置可調1mm，PC、APC可選
遠距離準直鏡 針對長達 300 米距離的激光準直或耦合應用場景，我們特別將準直鏡頭的焦距精心設計為約 150 毫米。這一設計能夠?qū)墓饫w出射的激光進行更為有效的準直整形，生成更大光斑的高質量激光束。
該準直鏡頭采用多片空氣間隔透鏡的先進設計架構，不僅能夠輸出極高的光束質量（光束質量因子 M² 接近 1），還能實現極小的波前誤差。這使其尤其適用于遠距離激光傳輸以及脈沖型激光出射的應用。在有效工作距離范圍內，它能夠確保激光束保持極佳的準直效果，同時，其輸出的光束能量分布近似高斯分布，光斑清晰銳利，無明顯衍射現象，極大地提升了激光的傳輸性能和應用效果。在實際使用中，這款準直鏡頭具備高度的適配性，可與單模光纖、多模光纖以及大芯徑光纖完美兼容，廣泛應用于激光空間通信、激光雷達探測、激光遙測監控等前沿領域，為各類高精度激光應用提供可靠的技術支持。
